Vulcain U Ortho Compact
Centre d’usinage CNC robotique 6 axes pour Orthoprothésistes : usinage de matières tendres types mousse Polyuréthane rigide de Diamètre 700mm et hauteur 1000mm maximum) avec Robot Kuka , Electrobroche 1800W 24000tr/min avec variateur, Porte-outils et fraise hémisphérique extra-longue D13mm coupe 110mm.
Dispositif de sécurité cellule, Châssis robot monobloc et cartérisation intégrale passant par une porte de 900mm, Table d'usinage rotative amovible compatible avec système de fixation invisible du bloc et changement rapide du plateau.
Cette cellule permet d'usiner des bustes, des bustes avec bas du visage (pour minerve), des membres (bras, jambes) et des crânes (pour la réalisation de casques).

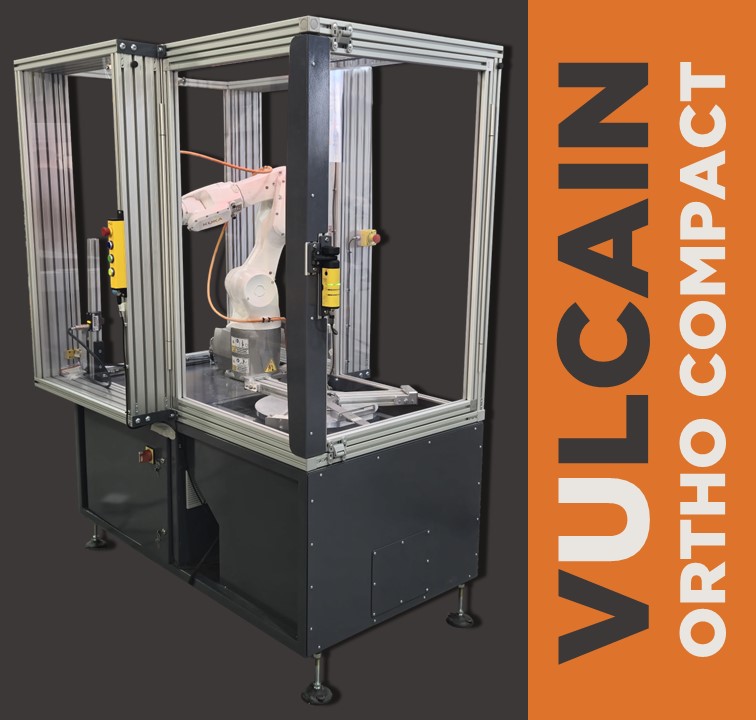

Vulcain U Ortho Compact
Notre solution d’usinage robotique Vulcain U se décline dans une nouvelle version destinée aux orthoprothésistes : Vulcain U Ortho Compact.
Cette cellule robotique pour l'usinage CNC permet de fabriquer les pièces courantes utilisée par ce métier afin de réaliser des orthèses sur mesure : bras, jambes, bustes et bustes avec bas du visage.
Vulcain U Ortho Compact est une machine pouvant être installée facilement dans de nombreux espaces de travail grâce à ses dimensions contenues et ses prérequis réduits.
Conçu par ERM, Vulcain U Ortho Compact est fabriqué en France.
Solution tout inclus
Vulcain U Ortho Compact est une solution matérielle et logicielle comprenant tout le nécessaire pour les travaux d'usinage pour les orthoprotéhiststes.
Encombrement réduit
Vulcain U Ortho Compact occupe une surface au sol de seulement 163x126cm. Il est conçu pour passer des portes standards de 90cm de large.
Sécurisé et pratique
La cellule est autonome et totalement sécurisée avec son verrouillage électronique. Le retrait et la fixation des pièces sont rapides et simples grâce à la large ouverture et au plateau amovible.
Points Forts
Double porte confort verrouillable
La cellule de Vulcain U Ortho Compact est équipée d'une double porte verrouillable électroniquement.
Sa conception permet d'accéder à l'intérieur de l'enceinte et au plateau d'usinage avec une ouverture à 270° d'une largeur de plus d'un mètre.
La pose et le retrait du plateau et des blocs d'usinage est extrêmement confortable.
Passez le curseur sur l'image pour ouvrir les portes.
02a.png)

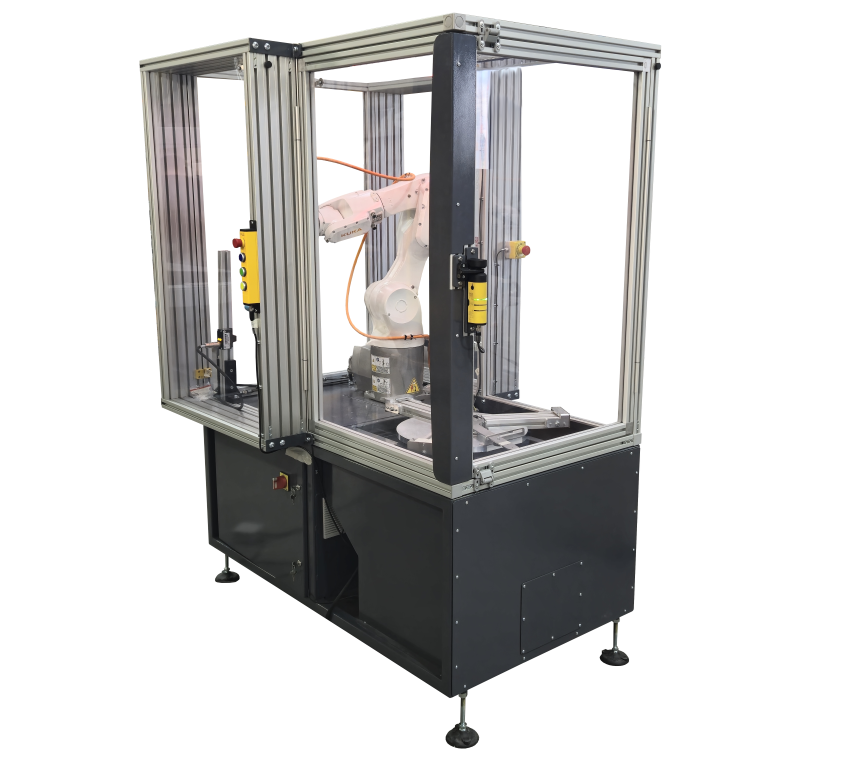

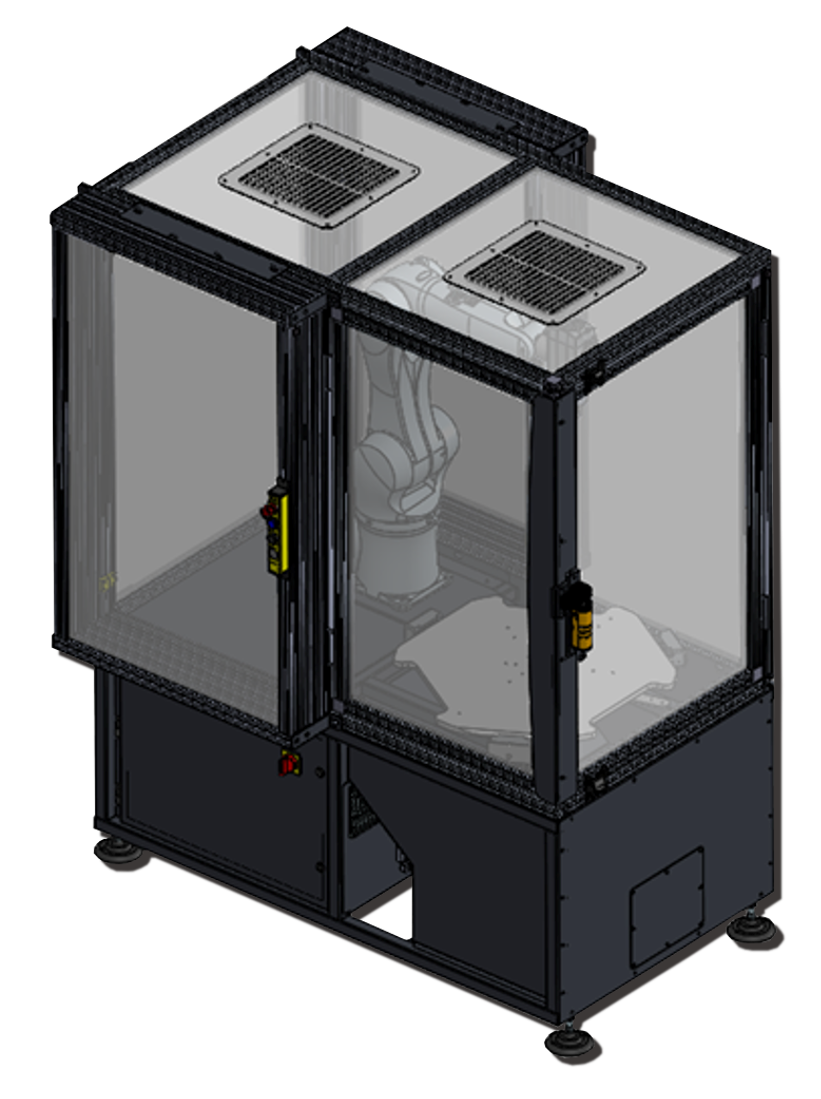

Double porte fermée et verrouillée
02a.png){kind=spacer}

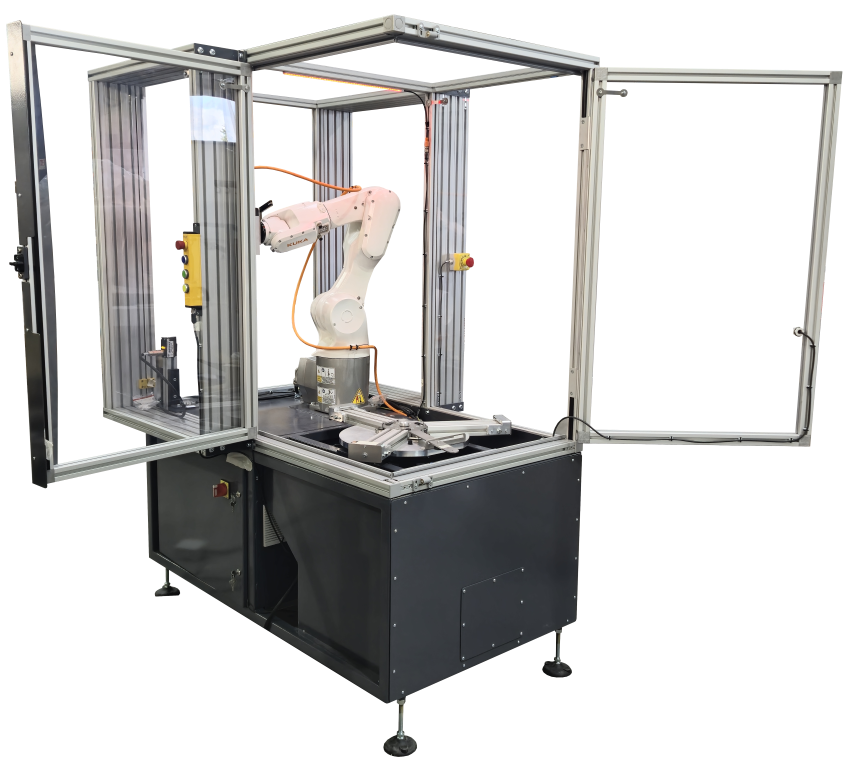

Double porte ouverte
Plateau d'usinage "Clip & Go"

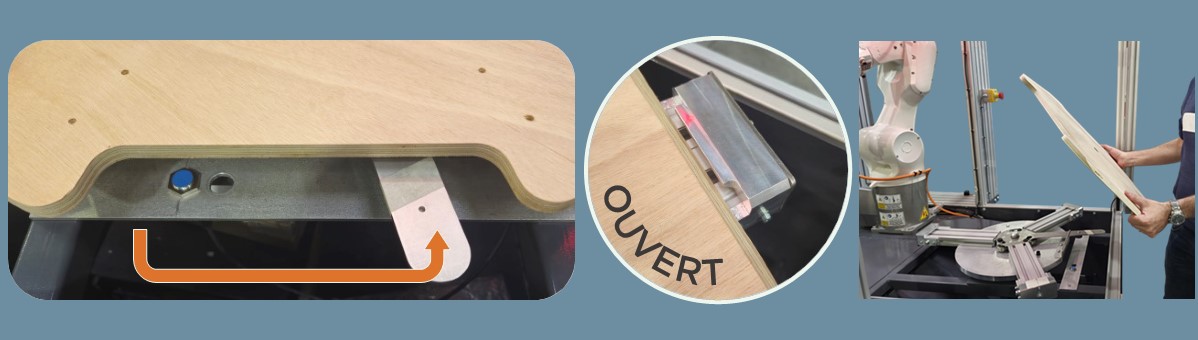

La cellule de Vulcain U Ortho Compact utilise un système de fixation de plateau rapide et pratique.
Après avoir déposé le plateau (et son éventuel bloc de matière à usiner) sur le support rotatif, il suffit de déplacer la poignée en position fermée pour verrouiller l'ensemble en position de travail.
Un capteur détecte la position du système pour empêcher le lancement d'un travail si le plateau n'est pas verrouillé.
Indication visuelle de sécurité

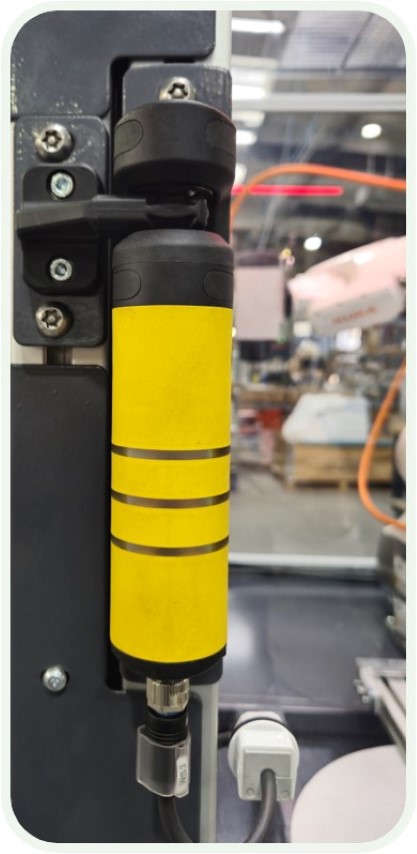

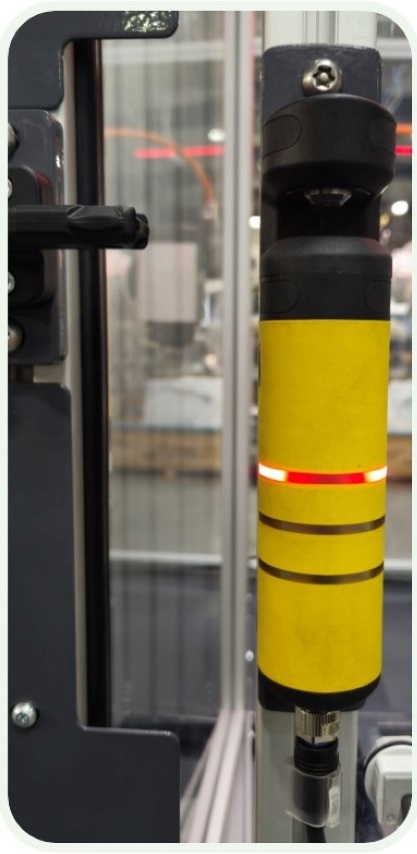

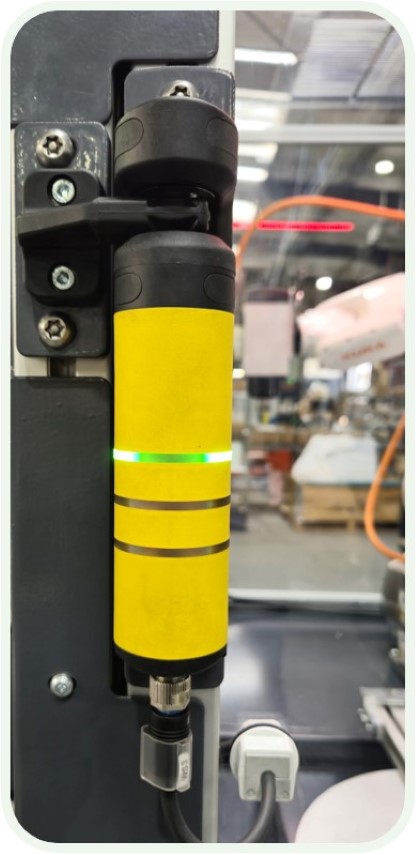

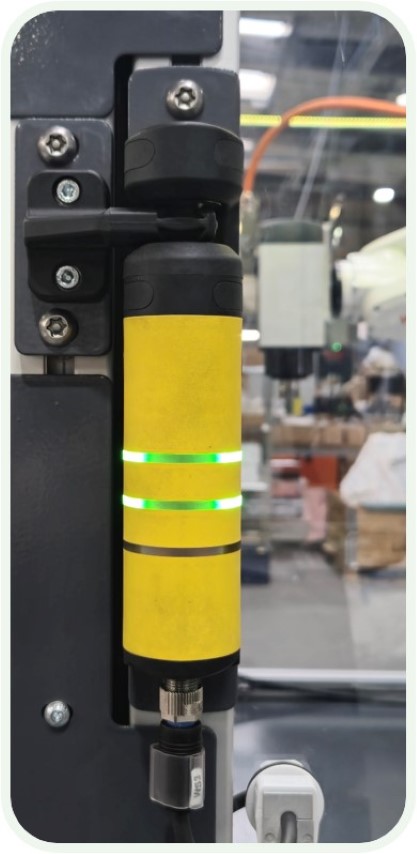

La poignée de verrouillage de la porte de Vulcain Ortho Compact dispose de témoins lumineux qui indiquent le niveau de sécurisation de l'enceinte.
D'un seul coup d’œil, vous visualisez l'état de fonctionnement du système et vous savez si vous pouvez y accéder.
2.jpg "Voyant de sécurité de la porte de Vulcain U Ortho Compact")
.jpg "Voyant de sécurité de la porte de Vulcain U Ortho Compact")
.jpg "Voyant de sécurité de la porte de Vulcain U Ortho Compact")
.jpg "Voyant de sécurité de la porte de Vulcain U Ortho Compact")
Encombrement contenu

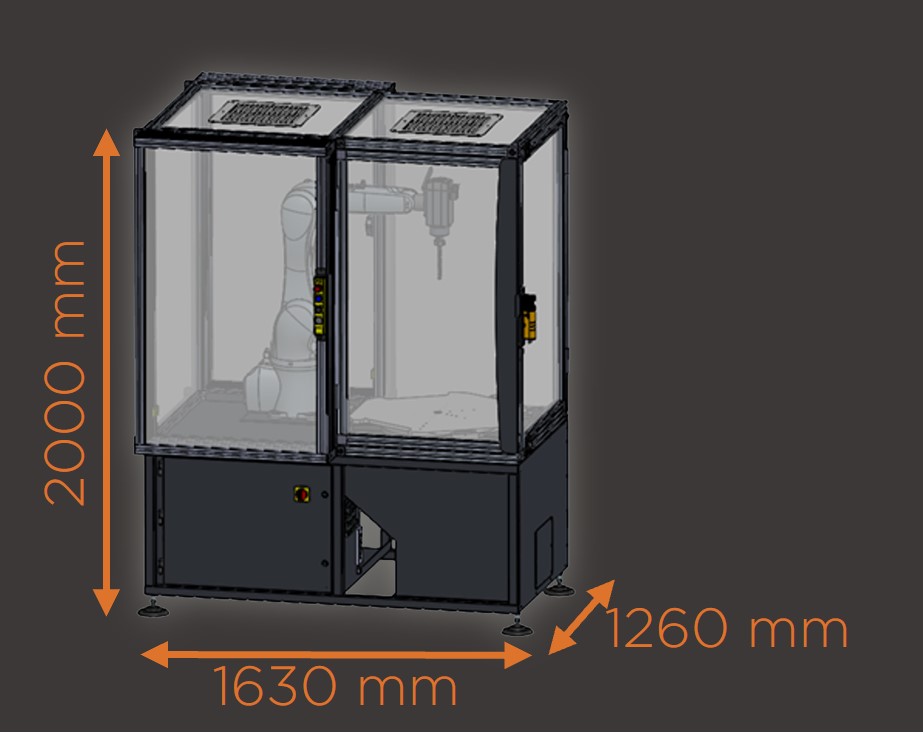

VULCAIN Ortho Compact est une solution complète intégrée dans une seule cellule. Sa conception lui permet de bénéficier d'un volume compact de seulement 1630x1260x2000mmm (L x l x H) qui inclut le bras robot, le plateau d'usinage, la cuve de récupération des copeaux et l'installation électrique.
Sa conception permet de faire passer la cellule par des portes de 90cm de large.
Cuve de récupération des copeaux

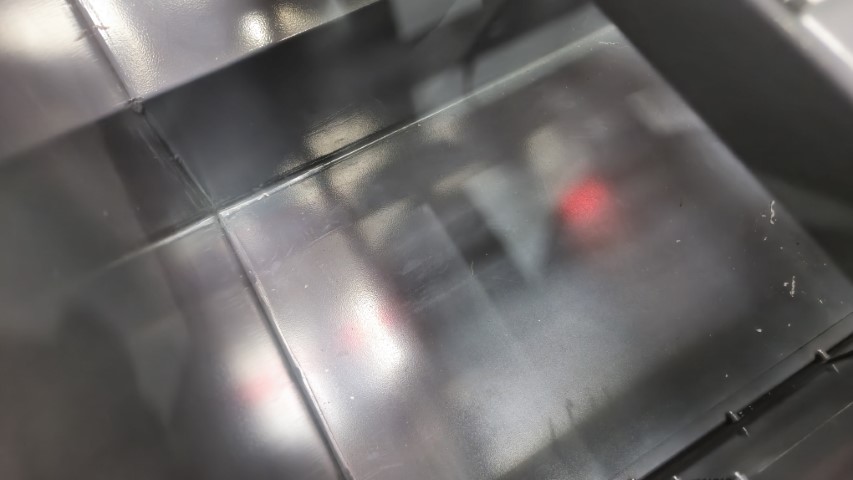

Vulcain U Ortho Compact est équipé d'une cuve en dessous du plateau d'usinage qui a pour fonction de récupérer les copeaux générés par vos travaux d’usinage.
Cette solution permet à Vulcain d'être autonome.
Pour plus de confort et de productivité, ce bac de récupération des copeaux peut être raccordé à un système d'aspiration disponible en option, ou existant dans votre établissement.
.jpg "Vue de la cuve de récupération des copeaux de Vulcain Ortho Compact")

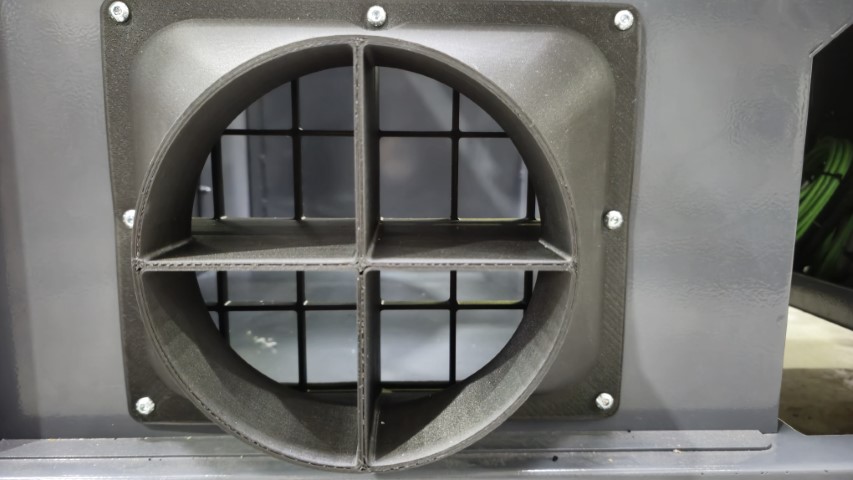

.jpg "Vue d'un des deux piquages d'aspiration de Vulcain Ortho Compact")
Composants clés
Vous pouvez naviguer sur les vues techniques présentées en pointant voter curseur sur les zones d'intérêt.
Robot Kuka
Baie de commande KUKA
Piquage d'aspiration principal
Plateau d'usinage "Clip & Go"

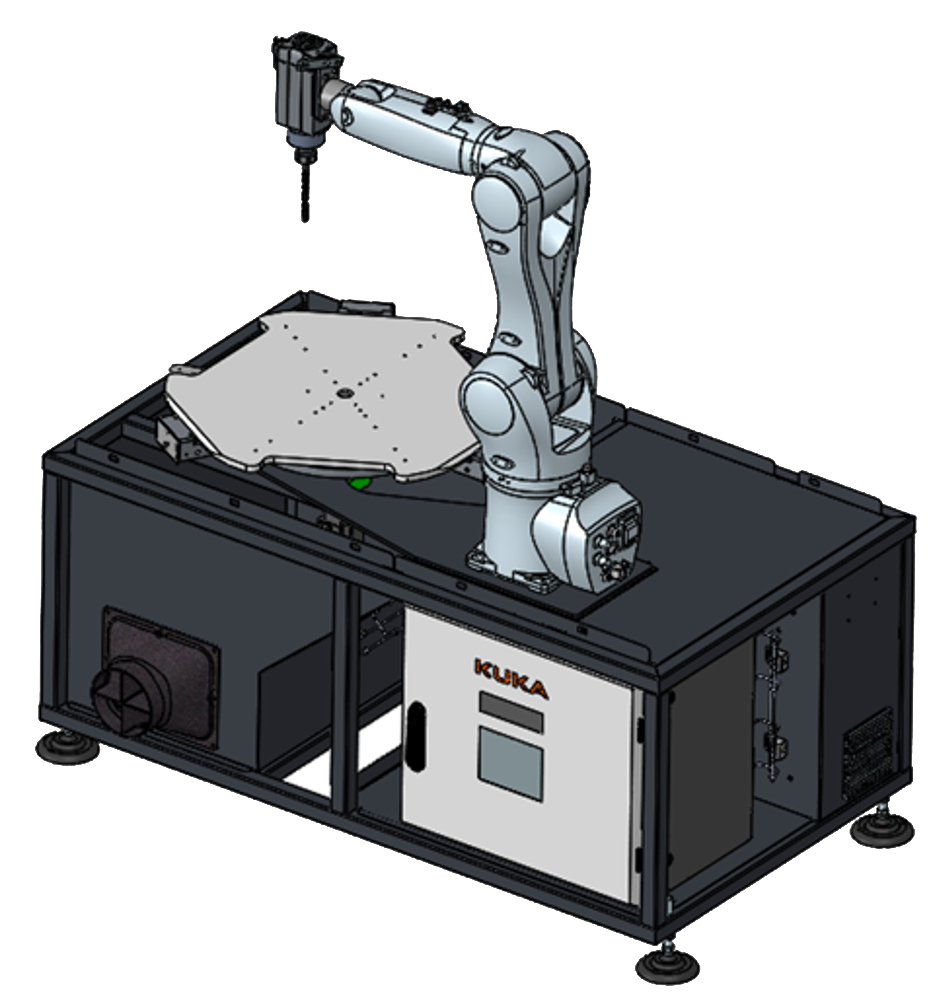

Vue des composant internes
Carter amovible 1
Carter amovible 2
Boitier de commande à boutons
Armoire de commande
Grille d'entrée d'air
Grille d'entrée d'air
Double porte verrouillable
Piquage d'aspiration secondaire
Trappe de visite
Vue avec cartérisation complète
Cas client
ORTHO EVOLUTION
Gagner du temps pour gérer de nouveaux projets
Swiss Art Edition Genève, société de fonderie d’art basée à Jussy, près de Genève, utilise une robot d’usinage 6 axes pour sa production.
M. David Chojnacki intègre les techniques de fabrication liées à la robotique et à la fabrication numérique.
Le robot d’usinage 6 axes de Swiss Art bénéficie d’une fonction de changement d’outils automatique.
Bénéfices de Vulcain chez Swiss Art Genève
■ Fabrication de très grande pièces
■ Fabrication de moules de fonderie
■ Gain de temps sur ces étapes
■ Automatisation de la production
Besoin de renseignements complémentaires ?
Nos experts sont à votre disposition pour répondre à vos questions sur Vulcain Ortho Compact et nos autre solutions de fabrication pour vote métier.
Suivez le lien ci-dessous et un conseiller vous recontactera.
Liens
CN00
Fiche technique
- Volume de travail
- Ø 700mm x H 1000mm
- Vitesse de broche
- 24000 tr/min
- Puissance de broche
- 1800W
Centre d’usinage CNC robotique 6 axes pour Orthoprothésistes : usinage de matières tendres types mousse Polyuréthane rigide de Diamètre 700mm et hauteur 1000mm maximum) avec Robot Kuka , Electrobroche 1800W 24000tr/min avec variateur, Porte-outils et fraise hémisphérique extra-longue D13mm coupe 110mm.
Dispositif de sécurité cellule, Châssis robot monobloc et cartérisation intégrale passant par une porte de 900mm, Table d'usinage rotative amovible compatible avec système de fixation invisible du bloc et changement rapide du plateau.
Cette cellule permet d'usiner des bustes, des bustes avec bas du visage (pour minerve), des membres (bras, jambes) et des crânes (pour la réalisation de casques).
